通过LM4的CEC HDMI端口控制TV

2022-08-13 00:59:23

通过LM4CEC HDMI端口控制TV



示例:通过LM4CEC HDMI端口控制TV



任务

· Consumer Electronics Control(CEC:消费电子控制)作为HDMI独特设计的功能,使用户可以控制多达15个支持CEC的设备,它们通过HDMI线进行连接,仅使用唯一的一个远程遥控器进行控制(例如仅通过电视的控制器,就可以控制机电视、机顶盒和DVD播放器)。与红外相比,它能够判断电视是开启还是关闭的状态。

· 因为HDMI线缆长度的限制,我们已经开发了额外的CEC/HDMI适配器,将它放在兼容CEC功能的设备旁边,例如电视,HDMI线缆则连接到LM4的端口上(线缆长度不限制)



CEC兼容性

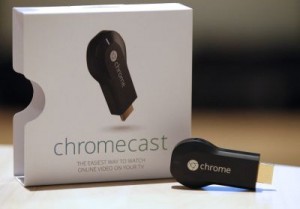

· 因最简单且快速的检查你的涉笔是否具有CEC功能兼容性的方法就是使用Google Chromecast device



CEC功能

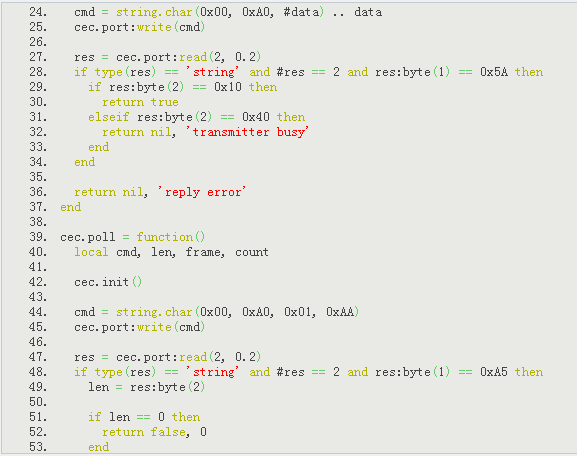

· 添加以下功能到Scripting -> Common Functions



CEC命令发生器

· CEC命令发生器可在以下链接中找到并使用http://www.cec-o-matic.com/

· 例如,源选择TV,在以下示例中显示的0xID_nr中添加你所获取的ID





常用命令

· 命令所有设备“待机”

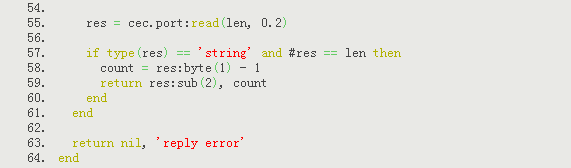

· 从报文计数缓冲器(最多存储16个)中返回单个报文。如果缓冲器清空,则返false,0
