在ETS中通过LM为KNX编程

2022-08-13 13:06:32

ETS中通过LMKNX编程



示例:在ETS中通过LMKNX编程



LM中的KNX参数设置

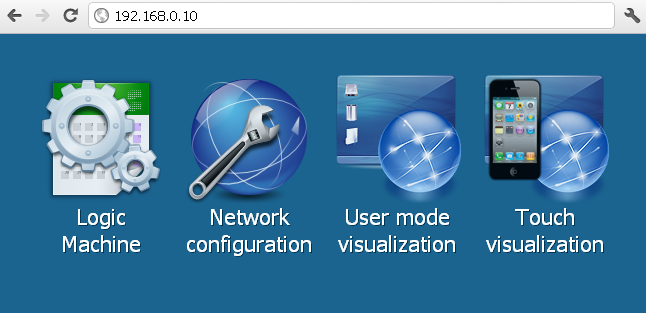

·  首次尝试连接Logic machine请使用默认参数(IP:192.168.0.10 login/passwordadmin/admin

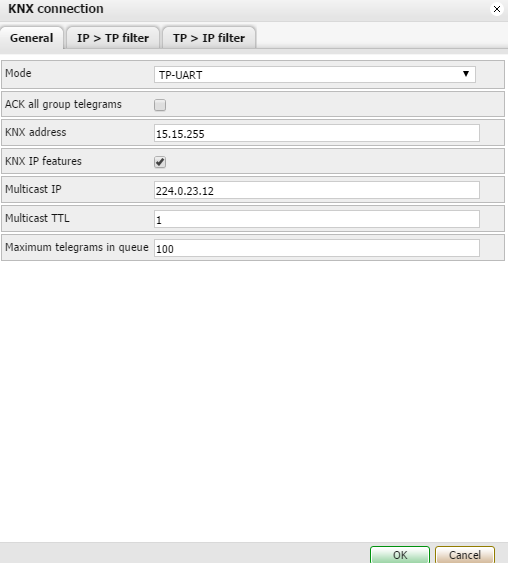

·  KNX参数设置位于System ->KNX connection窗口,设置KNX地址以确保不与现有KNX设备地址冲突,默认地址为15.255.255.



使用LMKNX/EIB总线设备编程的ETS参数设置

·  使用LMKNX net/IP功能,LM便会添加到ETS的联接管理器中

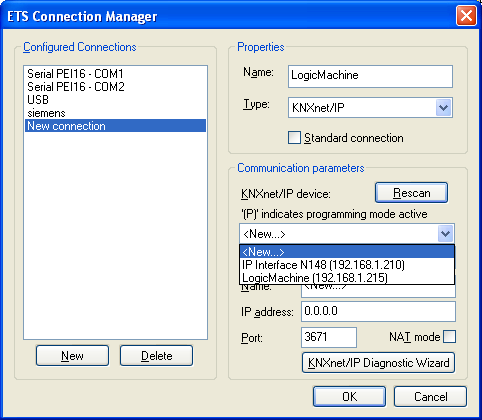

·  进入Extras -> Opions -> Communication -> Configure interfaces

·  为此联接设置好名称

·  选择Type =KNX net/IP

·  点击Rescan按钮,然后从下拉菜单中选择Logic machine

·  点击OK

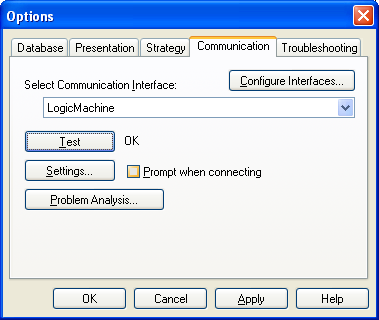

·  返回到Opions -> Communication窗口从下拉菜单中选择最新创建好的Logic machine对象

·  点击Test按钮测试ETS通讯

·  ETS中点击Online按钮确保总线状态online

注意!

使用ETSKNX net/IP LM类型联接支持并行KNX/EIB总线通讯方式
