创建ipad/PC界面



示例:创建ipad/PC界面

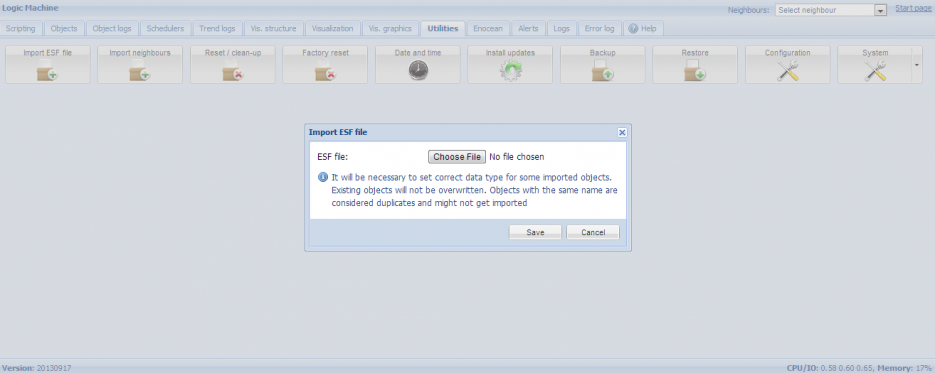

你可以下载到以下所示的背景和图标的素材的备份文件,然后通过Logic machine -> Utilities -> Restore的步骤导入你的logic machine当中。注意:导入示例备份文件之前请备份自身程序,否则所有内部之前的素材文件都将消失。你能够自由的编辑和使用你所设计的项目文件,并应用在Logic machine的系列产品中。



导入设计素材

·  首次尝试连接Logic machine请使用默认参数(IP:192.168.0.10 login/passwordadmin/admin



·  可以通过Photoshop或者其他软件编辑你的可视化界面的背景图片素材

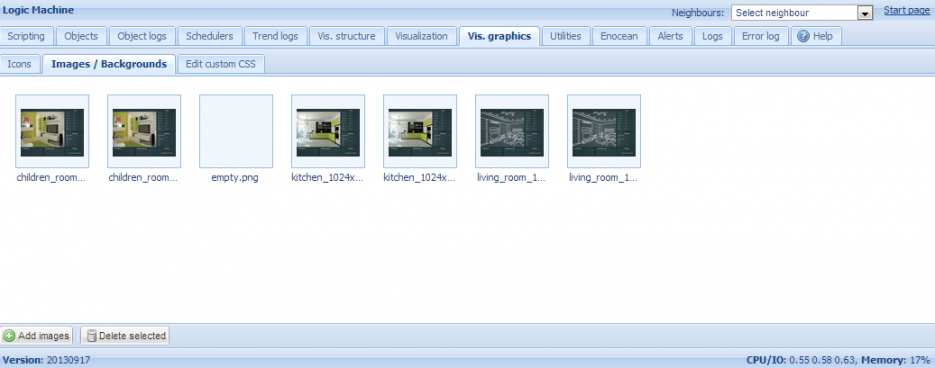

·  通过Logic machine ->Vis.graphics -> Images/Backgrounds的步骤,添加你创建好的背景图片素材

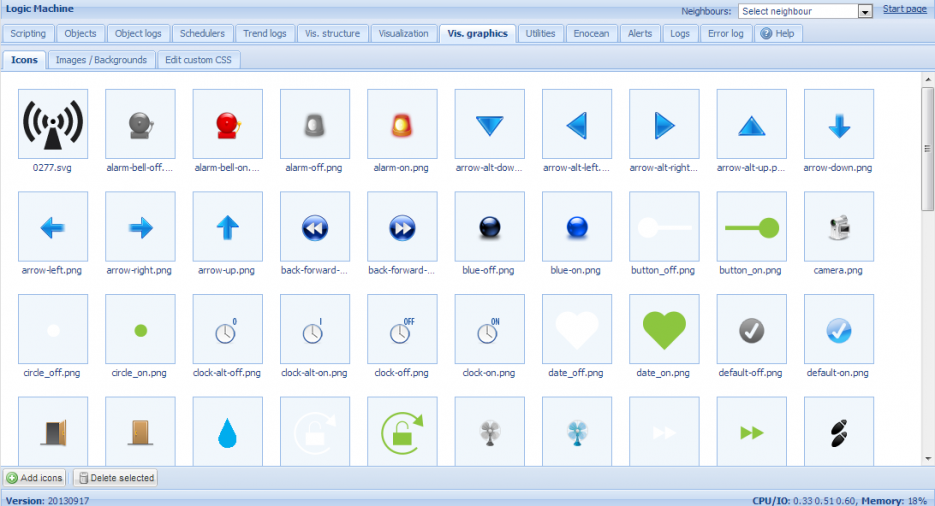

·  通过Logic machine ->Vis.graphics -> Icons的步骤,添加所需的按键图标素材



通过Logic machine ->Vis.structure的步骤,创建可视化界面的结构

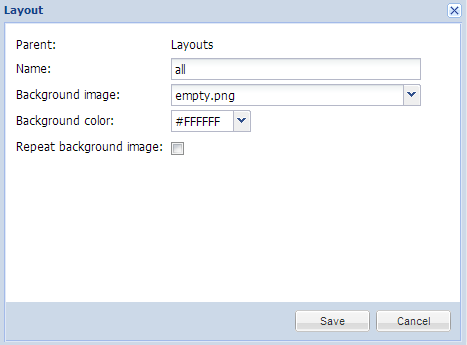

·  layout/widgets子菜单中建立一个新的layout,示例中的layout用于all rooms

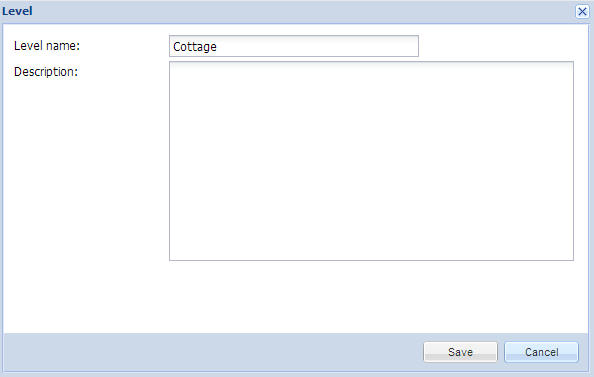

·  Levels/Plans子菜单中点击Add New Level按钮



·  通过点击窗口右侧的 + 图标可添加second level

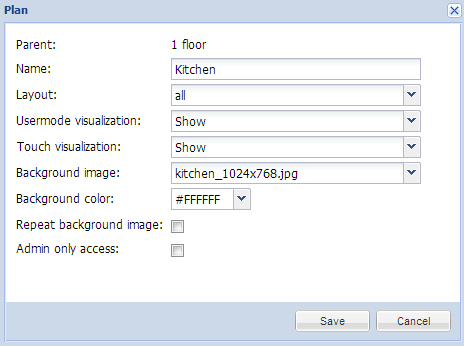

·  通过点击指定floor右侧的 + 图标可添加plan

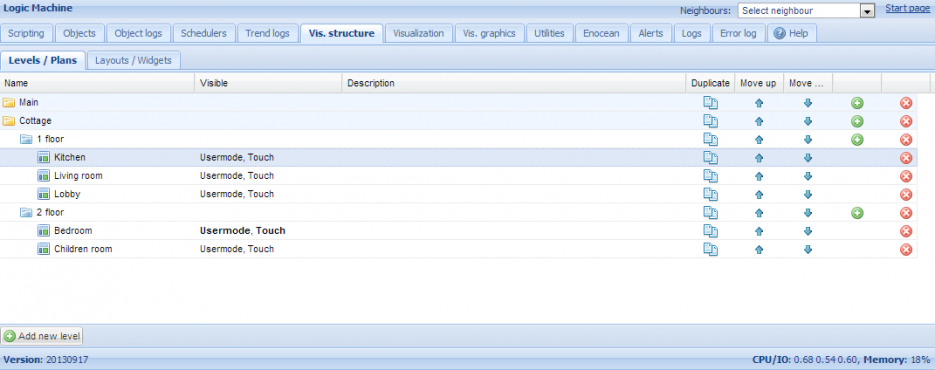

·  最后的可视化界面结构应该是这样的



在新建的可视化矢量图上添加控制对象

·  Visualization标签中进入Layout -> all,然后点击Unlock current plan for editing按钮,增加所需的控制如下所示的界面中

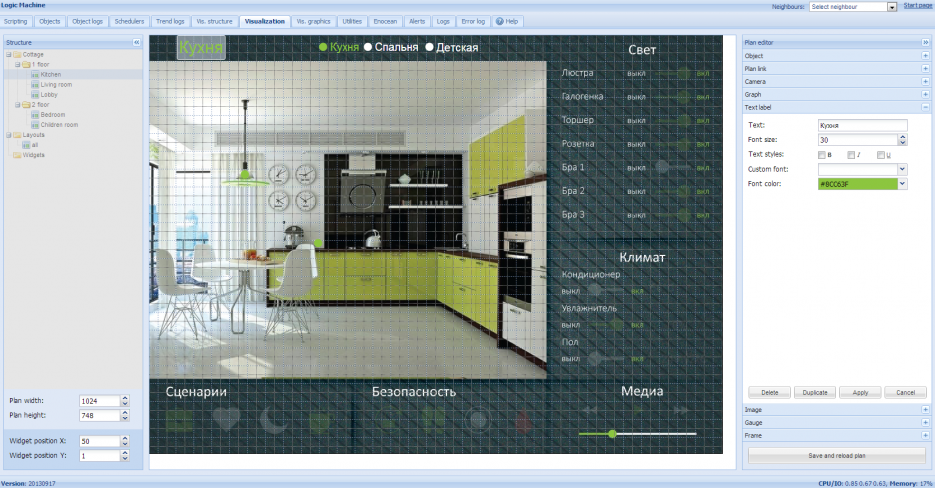

·  在每个plan中增加指定的objects(对象)和text label(文字标签)

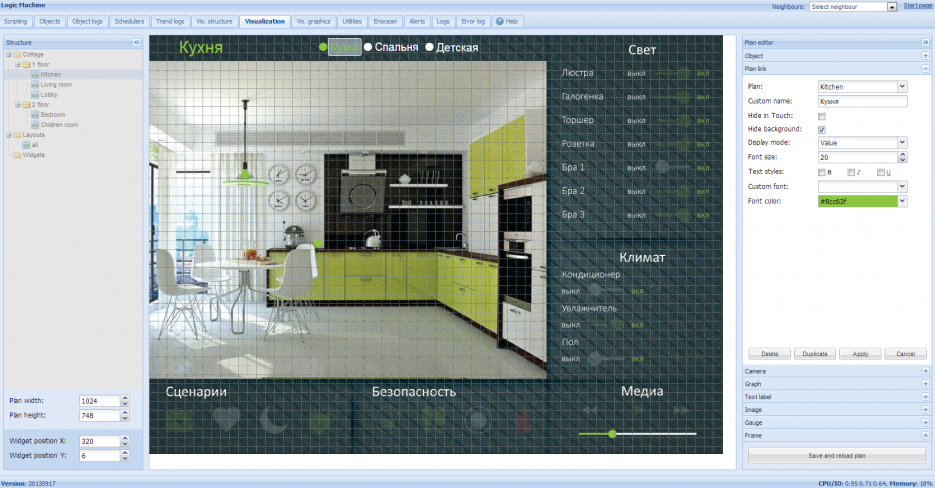

·  添加plan links(界面跳转)方便你不用structure menu(结构菜单)在界面之间切换

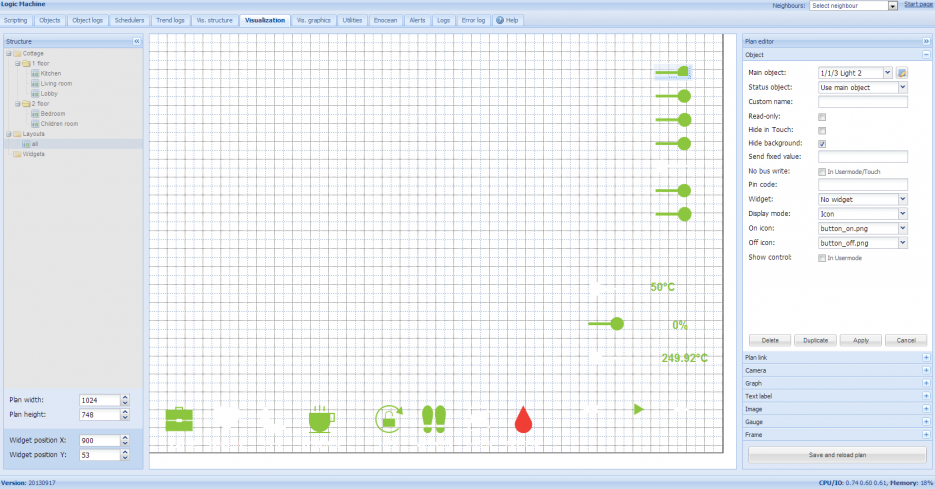

       为灯光控制添加控制对象,如示例所示

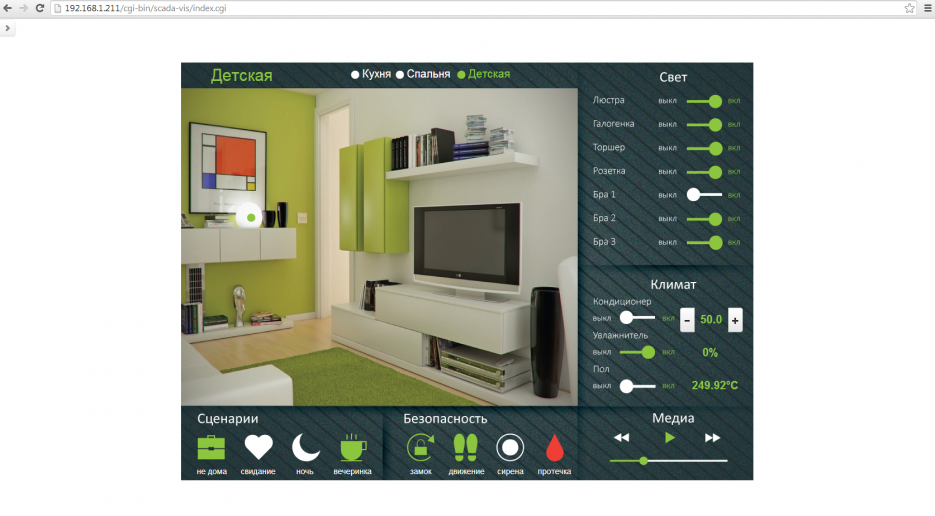

PC端登陆Logic Machine IP,选择User mode Visualization登陆到可视化界面
